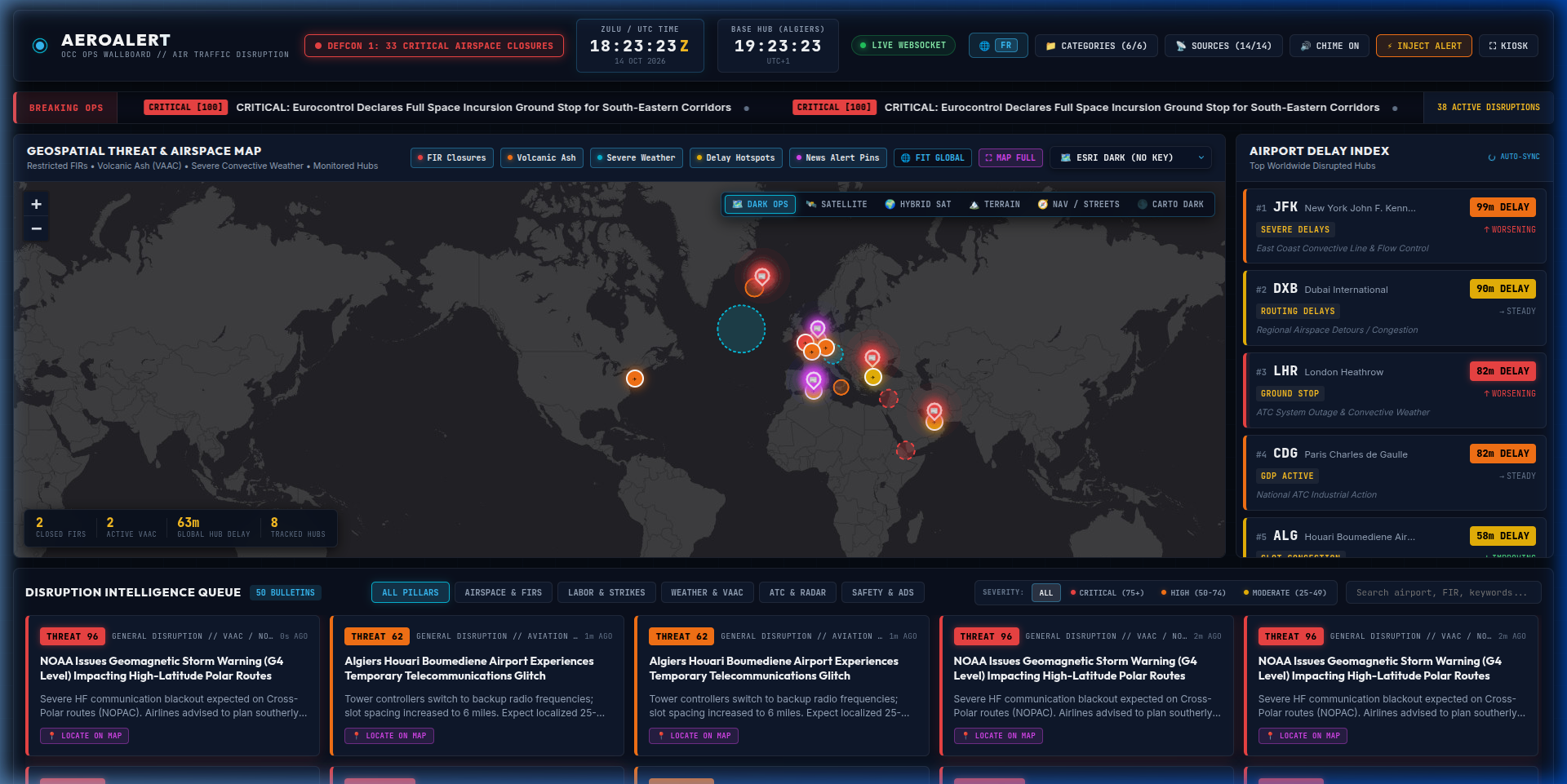

Vue d'Ensemble & Architecture en 3 Zones
L'application applique une disposition ergonomique en 3 Zones Opérationnelles conforme aux normes des salles de crise aériennes (Operations Control Center). L'interface utilise un thème sombre haute visibilité évitant tout marquage permanent (burn-in) sur les grands écrans commerciaux.

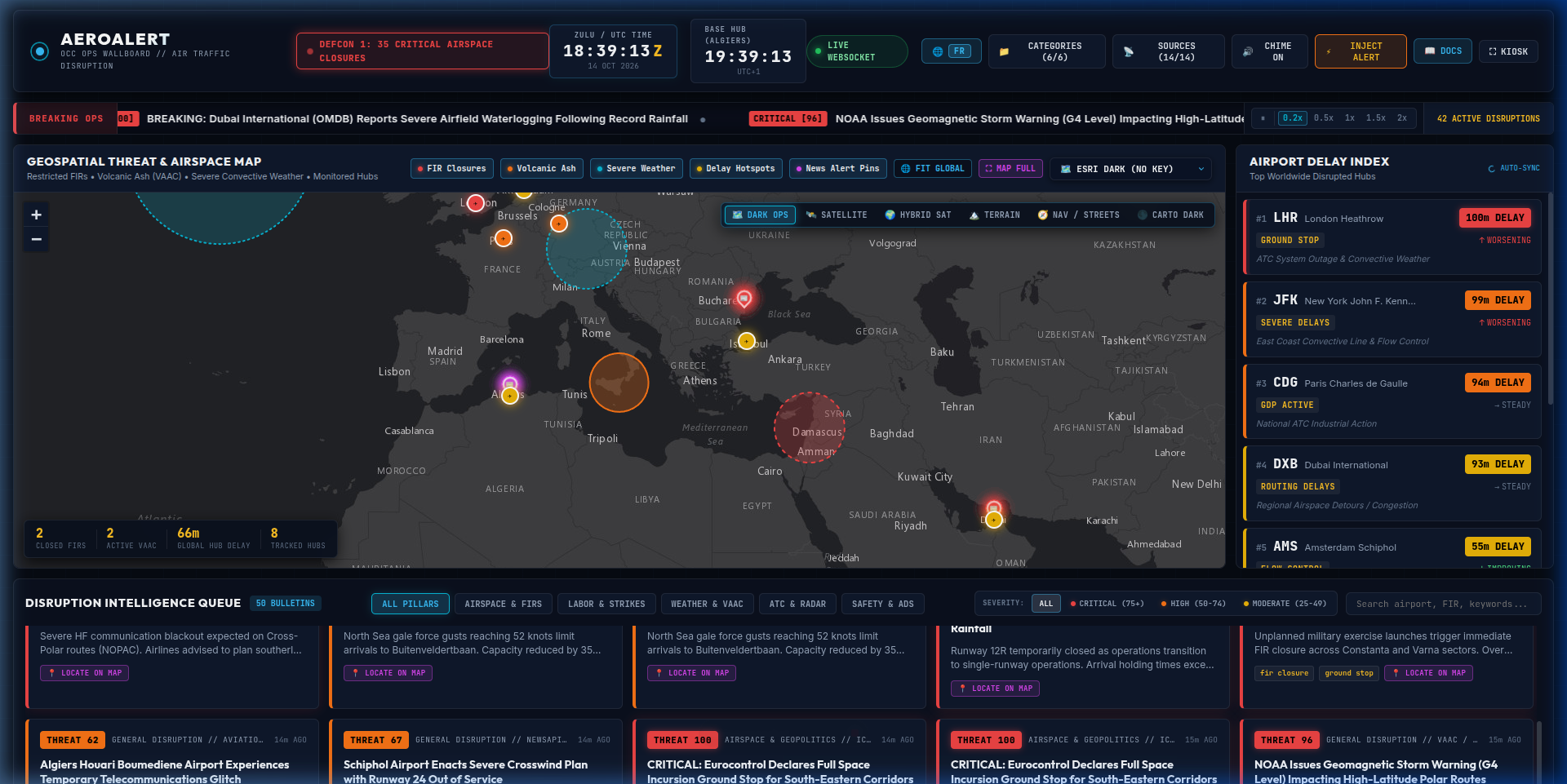

Zone 1 : Marquee Défilant & Contrôle de Vitesse
Bandeau rouge d'urgence diffusant en continu les événements critiques avec un score de menace $\ge 75$ (fermetures inattendues de FIR, grèves ATC nationales, éruptions majeures).
Contrôles de Vitesse & Pause :
• Survol souris : Fige automatiquement le défilement pour une lecture posée.
• Bouton ⏸ / ▶ : Met en pause ou reprend le défilement continu.
• Sélecteur de Vitesse (0.2x, 0.5x, 1x, 1.5x, 2x) : Ajuste la vitesse de 120s (0.2x ultra-lente pour lecture technique approfondie), 75s (0.5x lente pupitre) à 20s (2x rotation rapide mur d'écrans), avec mémorisation automatique locale.
Zone 2 : Carte Géospatiale
Cartographie temps réel Leaflet affichant les corridors aériens bloqués, panaches de cendres volcaniques VAAC, cellules orageuses et épingles des actualités géolocalisées.
Zone 3 : Index des Aéroports
Classement en direct des principaux hubs mondiaux les plus touchés par les retards (Ground Stop, GDP régulé, congestion des créneaux) avec délai moyen en minutes.

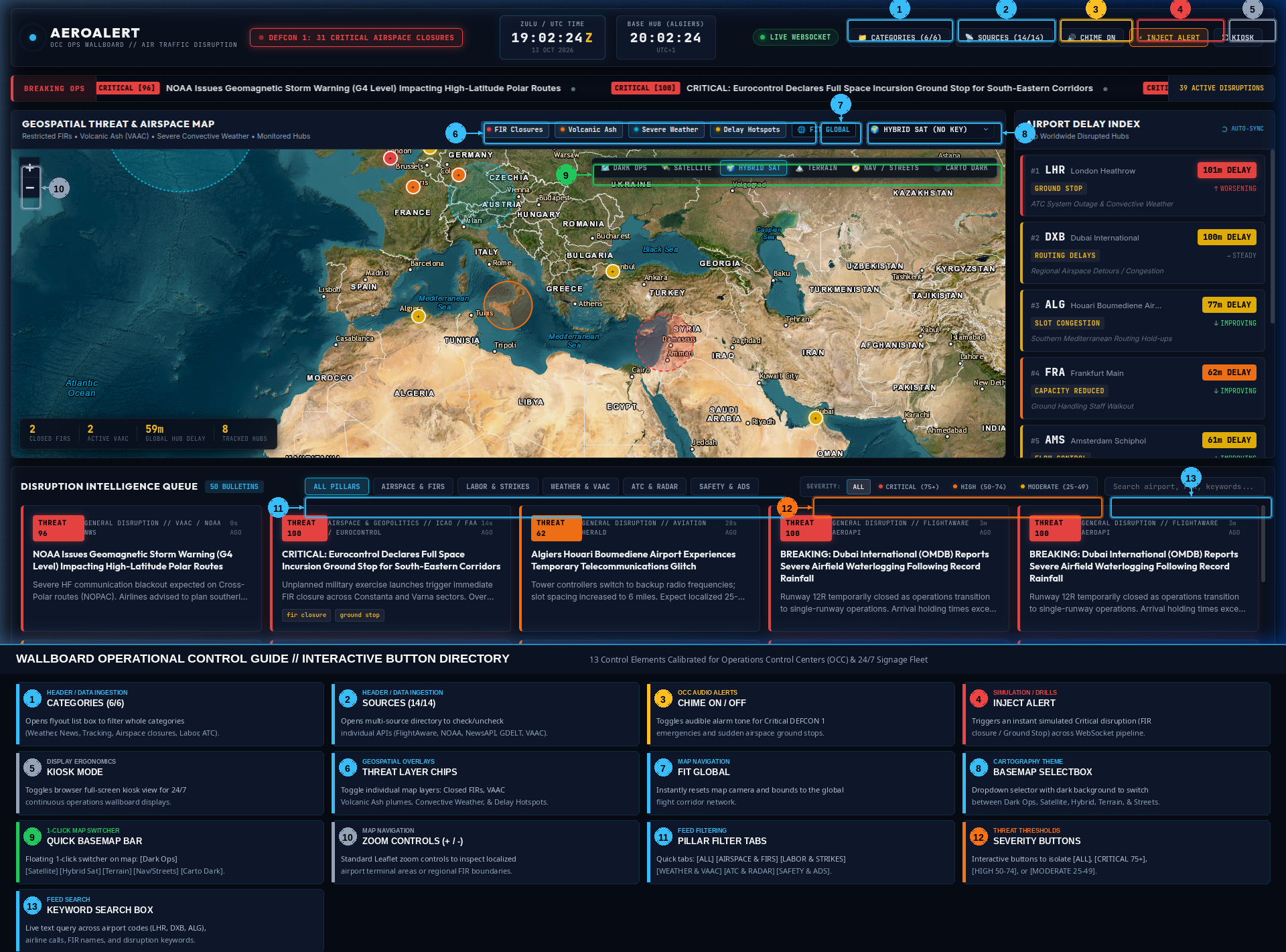

Guide Visuel Annoté des Commandes & Boutons
Le schéma annoté ci-dessous identifie précisément chaque bouton interactif et son numéro de référence dans l'interface utilisateur.

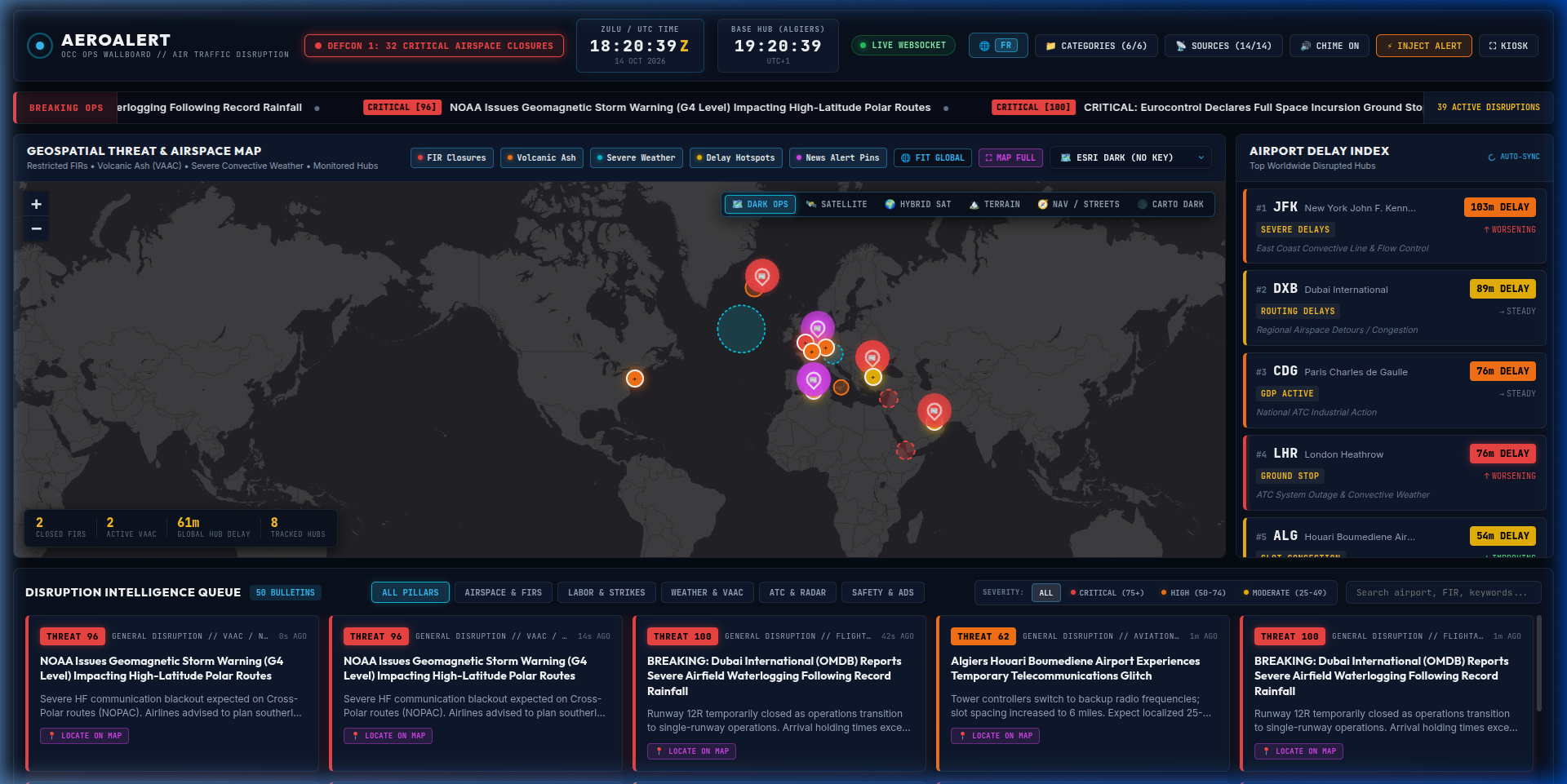

Barre d'En-tête & Clocks Télémétriques
La barre supérieure regroupe l'identification de l'OCC, l'état de menace global DEFCON, la double horloge opérationnelle et tous les déclencheurs de contrôle.
| Composant | Fonctionnement | Interactivité |
|---|---|---|
| Horloge ZULU / UTC | Heure universelle coordonnée indispensable pour toute la régulation des plans de vol et créneaux ICAO/Eurocontrol. | Mise à jour à chaque seconde avec date complète (ex: 14 OCT 2026). |
| Horloge BASE HUB (Alger UTC+1) | Heure locale de la base principale des opérations de vol (Air Algérie / Hub Méditerranée). | Calculée automatiquement avec décalage horaire UTC+1. |
| DEFCON Indicator | Synthèse du niveau de crise globale de l'espace aérien (DEFCON 1 en cas de fermeture critique). | Calculé dynamiquement en fonction du nombre de FIR fermés et des scores d'alertes. |
| 🌐 Langue (FR / EN) | Bascule instantanément toute l'interface en français ou anglais (labels, météos, boutons, filtres). | Clic pour commuter entre FR et EN avec persistance dans le navigateur. |
| 🔊 Carillon Sonore (CHIME) | Générateur de tonalité acoustique d'alerte OCC (double bip 880Hz / 1174Hz) via Web Audio API. | Bascule ON / OFF. Déclenche une tonalité à l'arrivée d'une alerte critique. |
| ⚡ INJECT ALERT | Injecte une alerte critique simulée pour les exercices de préparation et la validation des écrans. | Génère un flash visuel, déclenche le carillon et ajoute un bulletin de sévérité 95+. |
| 📖 DOCS | Ouvre la présente page de documentation dans un nouvel onglet sans interrompre le wallboard live. | Lien direct sécurisé avec cible indépendante. |
| ⛶ KIOSK | Passe le navigateur en plein écran sans bordure ni barre d'URL (mode affichage commercial). | Utilise l'API Fullscreen du navigateur (Touche Échap ou clic KIOSK pour quitter). |

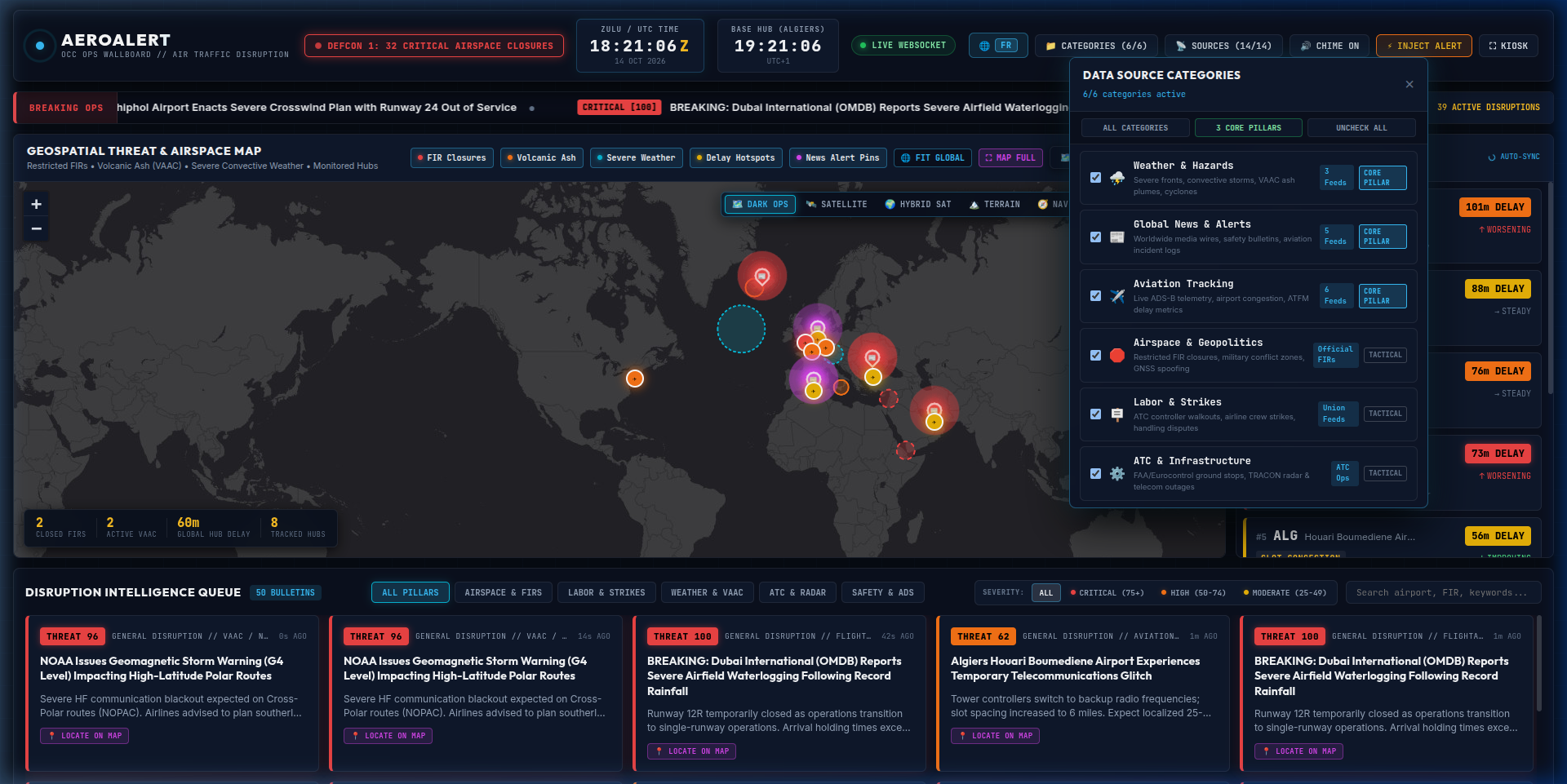

Panneau de Sélection des Catégories & Piliers
Accessible via le bouton 📁 CATEGORIES, ce volet déroulant permet d'activer ou de filtrer les 6 familles d'événements de perturbation aérienne.
- ALL CATEGORIES : Active les 6 catégories pour une couverture panoramique complète.
- 3 CORE PILLARS : Isole uniquement les piliers vitaux : Météo & Risques, Actualités Globales et Suivi Aérien.
- UNCHECK ALL : Décoche l'ensemble pour une analyse ultra-ciblée.

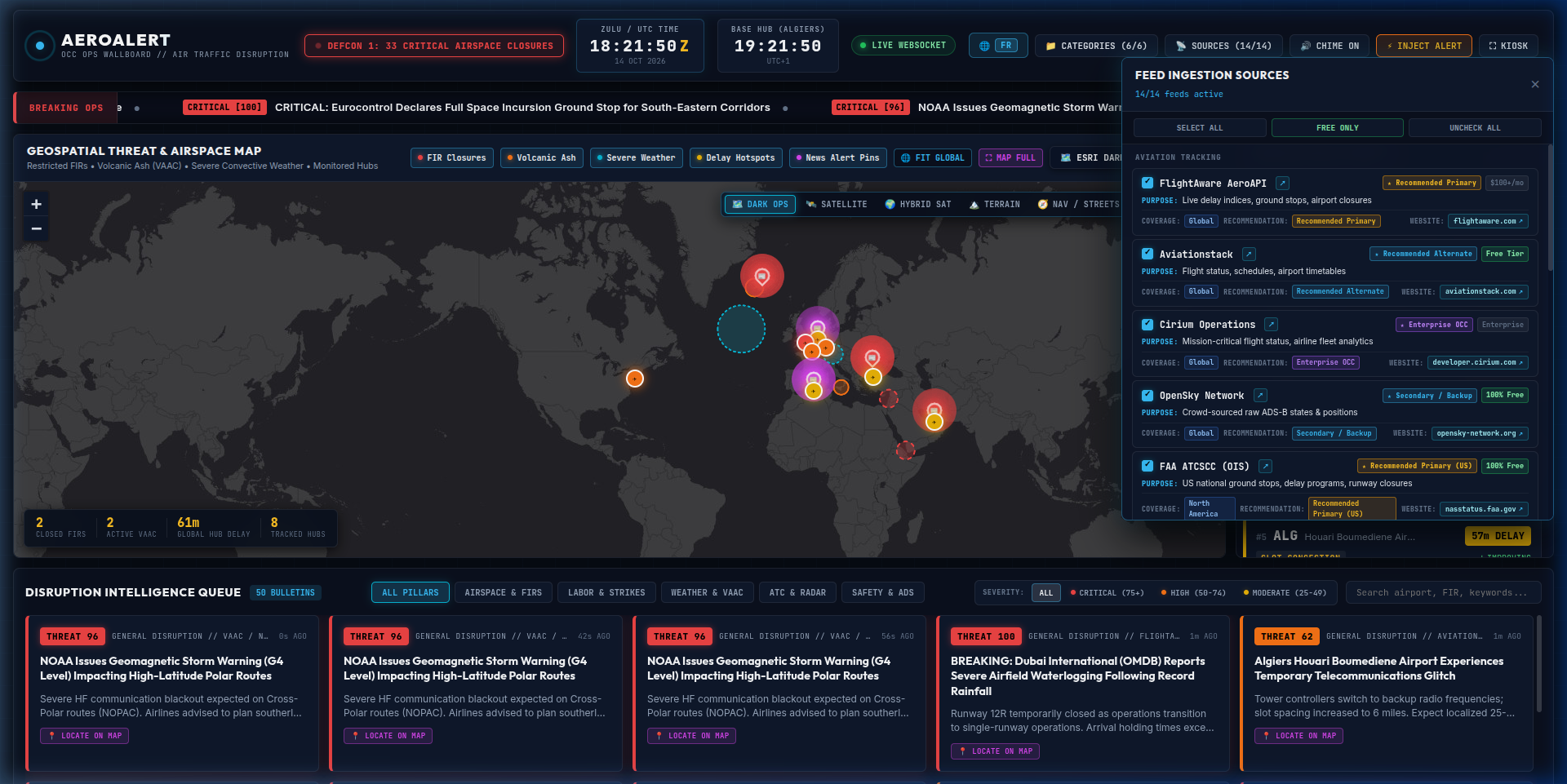

Panneau des Flux de Données & Sources Temps Réel
Le bouton 📡 SOURCES ouvre la matrice complète des 14 fournisseurs de données intégrés au moteur d'ingestion. Chaque source dispose d'informations de couverture, de recommandation opérationnelle et d'un lien officiel direct.
| Fournisseur | Catégorie | Tarif / Licence | Rôle dans l'OCC |
|---|---|---|---|
| FlightAware AeroAPI | Aviation Tracking | $100+/mois | Indices de retard précis, arrêts au sol (Ground Stops) et télémesure des compagnies. |
| Aviationstack | Aviation Tracking | Tier Gratuit | Horaires des vols et statuts des terminaux aéroportuaires. |
| OpenSky Network | Aviation Tracking | 100% Gratuit | Vecteurs d'état ADS-B bruts et positions réelles des aéronefs. |
| FAA ATCSCC (OIS) | Aviation Tracking | 100% Gratuit | Programmes officiels de régulation du trafic aérien américain (GDP, fermetures pistes). |
| Eurocontrol / ICAO | Aviation Tracking | Gratuit / B2B | Flux officiel ATFM européen, régulation de créneaux de vol et avis de grève de contrôleurs. |
| NewsAPI Verified | Global News | Commercial | Filtrage sémantique mondial sur les dépêches de presse aéronautique. |
| GDELT Project | Global News | 100% Gratuit | Surveillance d'actualités mondiales multilingues en plus de 100 langues. |
| The Aviation Herald | Global News | 100% Gratuit | Rapports d'incidents d'aviation civile vérifiés et historiques de déroutement. |
| VAAC Volcanic Centers | Weather & Hazards | 100% Gratuit | Les 9 centres mondiaux ICAO surveillant les panaches de cendres volcaniques. |
| NOAA / NWS Aviation | Weather & Hazards | 100% Gratuit | Bulletins METAR, prévisions TAF et cartes de risques convectifs SIGMET. |
| OpenWeatherMap | Weather & Hazards | Tier Gratuit | Radars de précipitations, trajectoires cycloniques et champs de vent en altitude. |

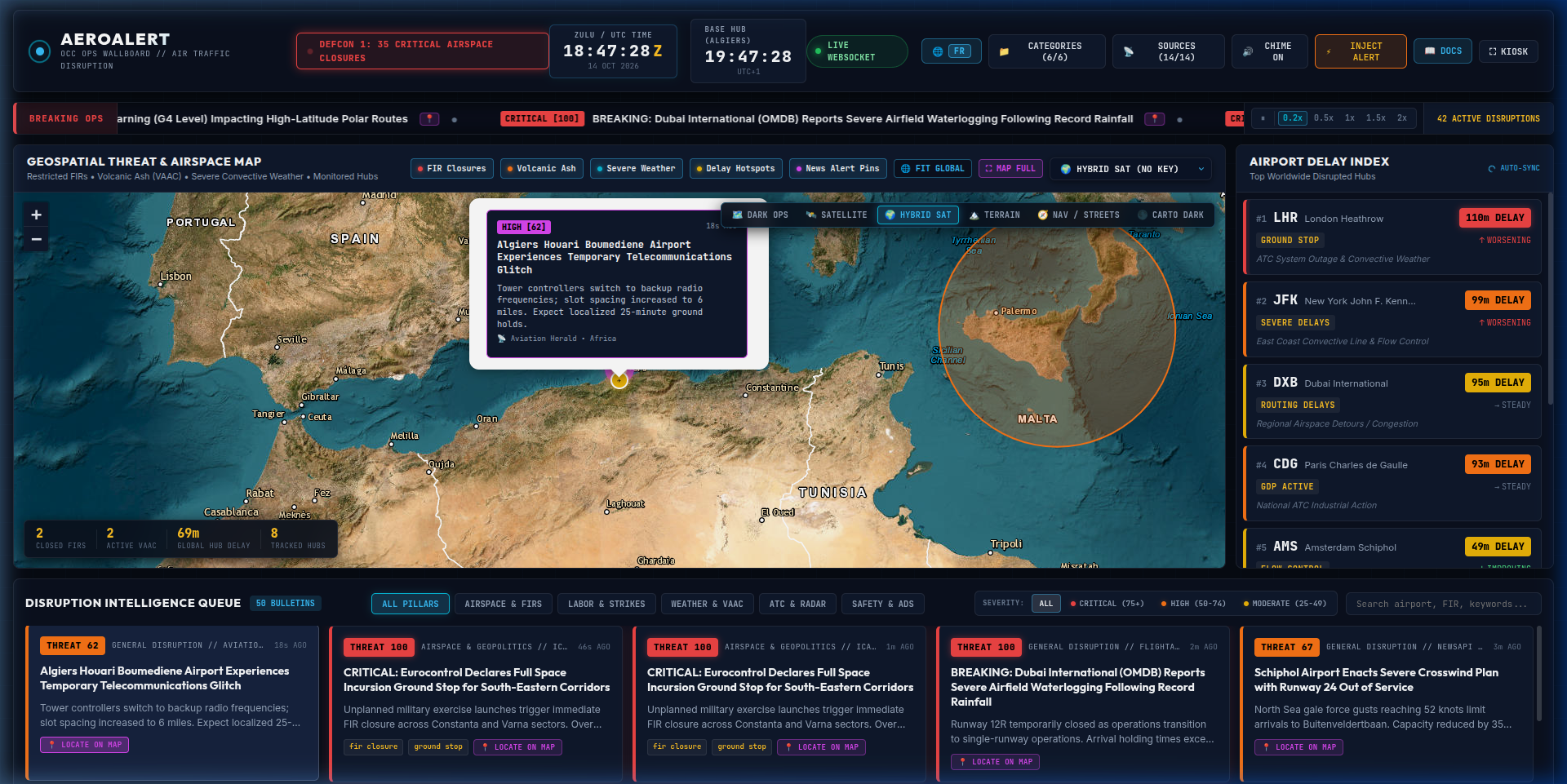

Carte Géospatiale Interactive des Menaces
Le module cartographique central permet de visualiser instantanément l'impact spatial des événements sur les routes de vol et les espaces aériens (FIR).
Présélections Mur d'Images & Multi-Moniteurs
Quatre modes d'affichage dédiés pour murs d'images 4K (55"-75") et postes de régulation multi-écrans :
• Standard (Preset 0 / Alt+0) : Disposition équilibrée à 3 zones (bandeau breaking news, carte géospatiale, retards hubs et file de dépêches).
• Écran 1 (Carte Tactique / Alt+1) : Vue cartographique plein écran 100% avec couloirs géodésiques, scrubber 4D et géofencing (sans barre latérale ni tiroir).
• Écran 2 (File des Perturbations / Alt+2) : Matrice de régulation à deux colonnes avec classement élargi des retards à gauche et grille multi-colonnes de bulletins d'impact à droite.

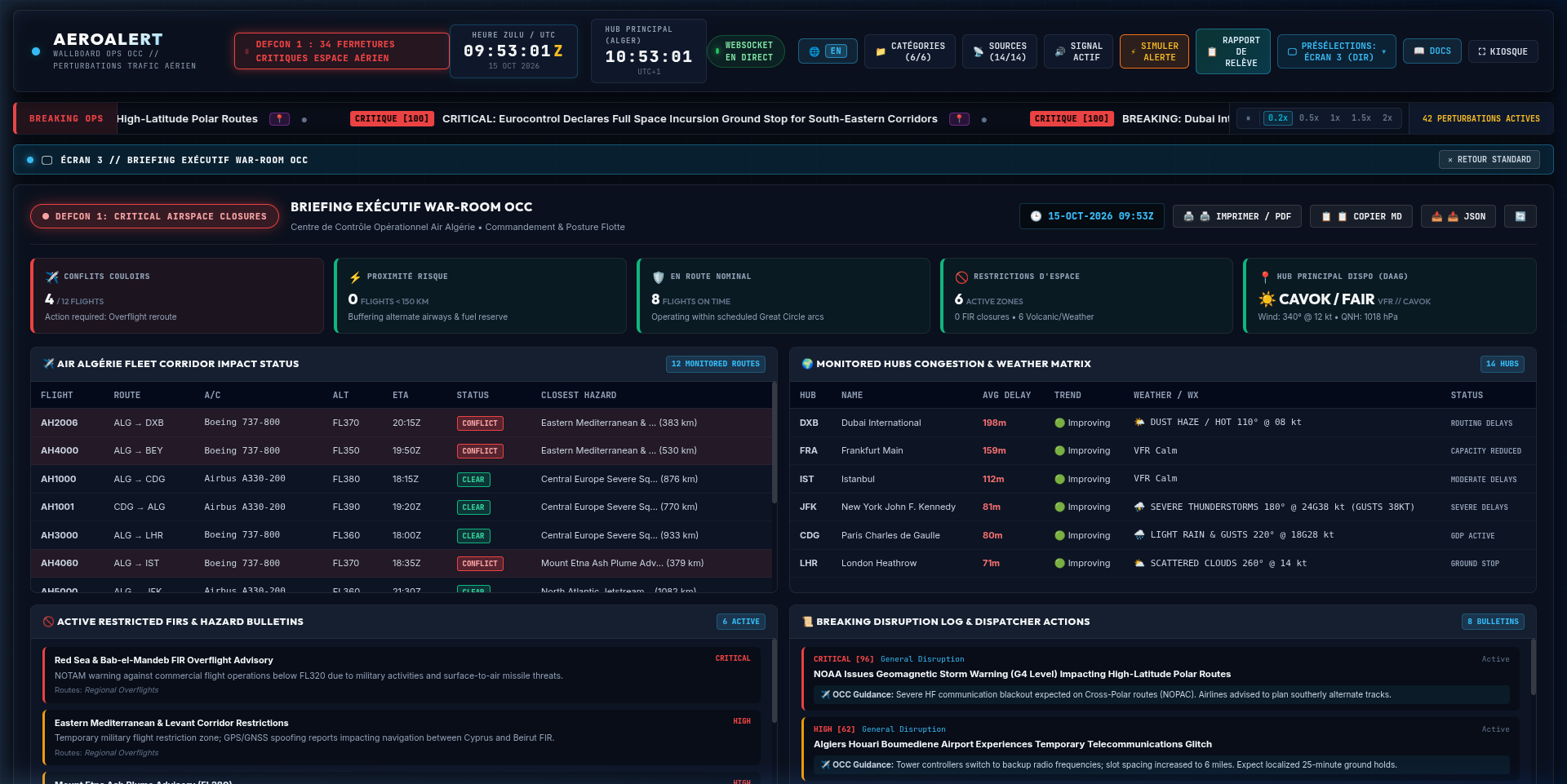

• Écran 3 (Briefing Exécutif War-Room / Alt+3) : Tableau de bord de crise affichant l'état DEFCON, 5 KPIs opérationnels, la table d'impact des 12 vols de la flotte, la météo DAAG et l'historique chronologique.
• Routage URL Direct (Signage) : Paramètres ?preset=map, ?preset=queue, ?preset=executive pour l'intégration automatique sur Raspberry Pi, Yodeck, ScreenCloud.
• Lanceur de Flotte 3 Écrans : Bouton LANCER FLOTTE 3 ÉCRANS ouvrant simultanément 3 fenêtres coordonnées et synchronisées en temps réel via WebSockets.

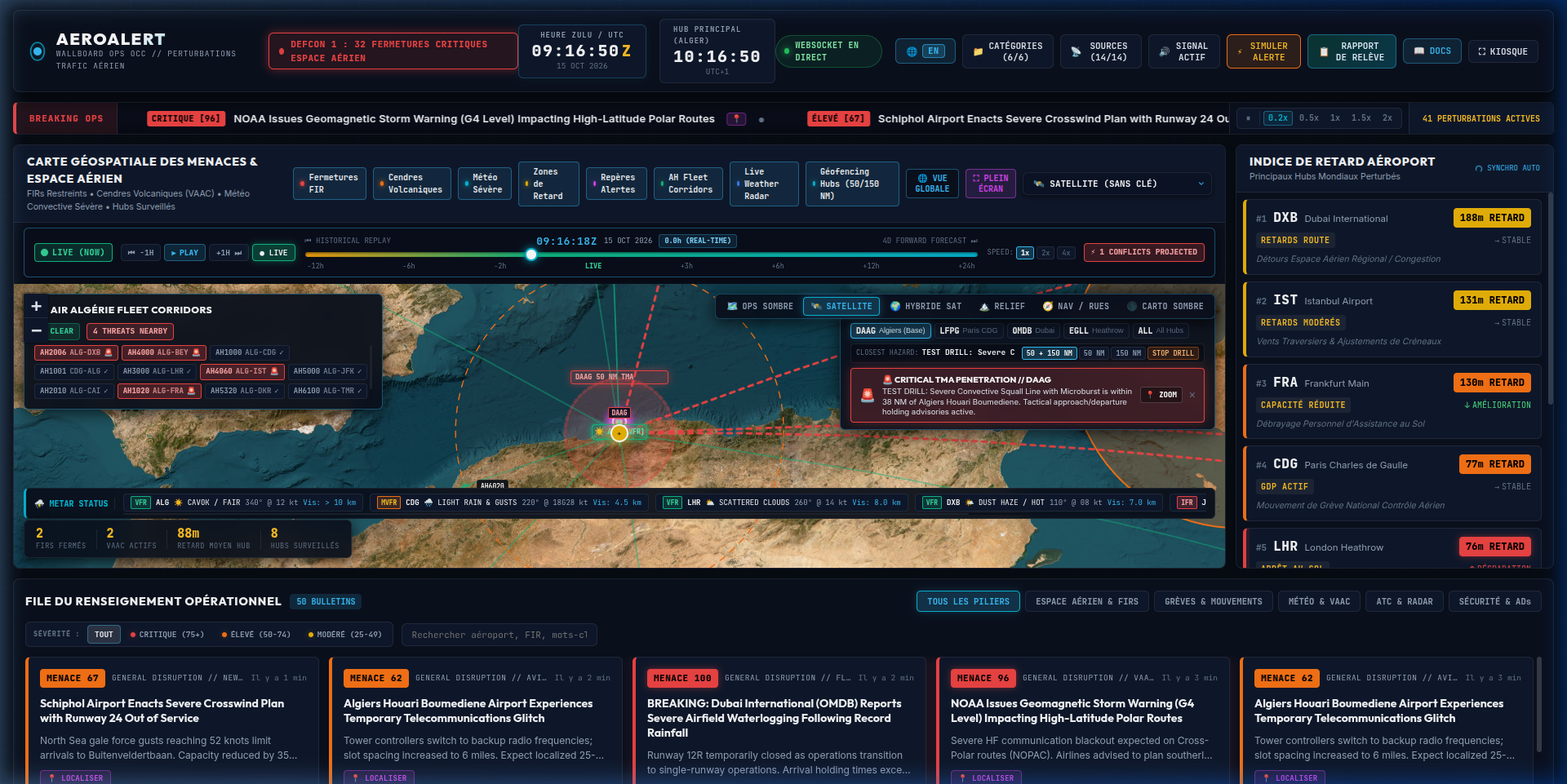

Géofencing Hubs & Micro-Alertes (50/150 NM)
Surveillance de périmètre radar autour du hub principal d'Alger (DAAG) et des escales internationales :
• Anneau 50 NM (TMA) : Espace terminal critique régissant les montées initiales, approches finales et circuits d'attente.
• Anneau 150 NM (Buffer) : Zone tampon de transition en-route et régulation amont des flux d'arrivée.
• Calculs Géodésiques Continus : Mesure Haversine en temps réel entre le périmètre du hub et le bord extérieur des nuages de cendres, orages ou zones de conflit.
• Micro-Alerte Prioritaire : Déclenchement automatique d'un carillon sonore et d'une bannière rouge stroboscopique avec conseil de déroutement et bouton de zoom direct (📍 ZOOM).
• Bouton DRILL : Simulation d'exercice de crise en 1 clic pour valider la chaîne d'alerte des régulateurs de vol.

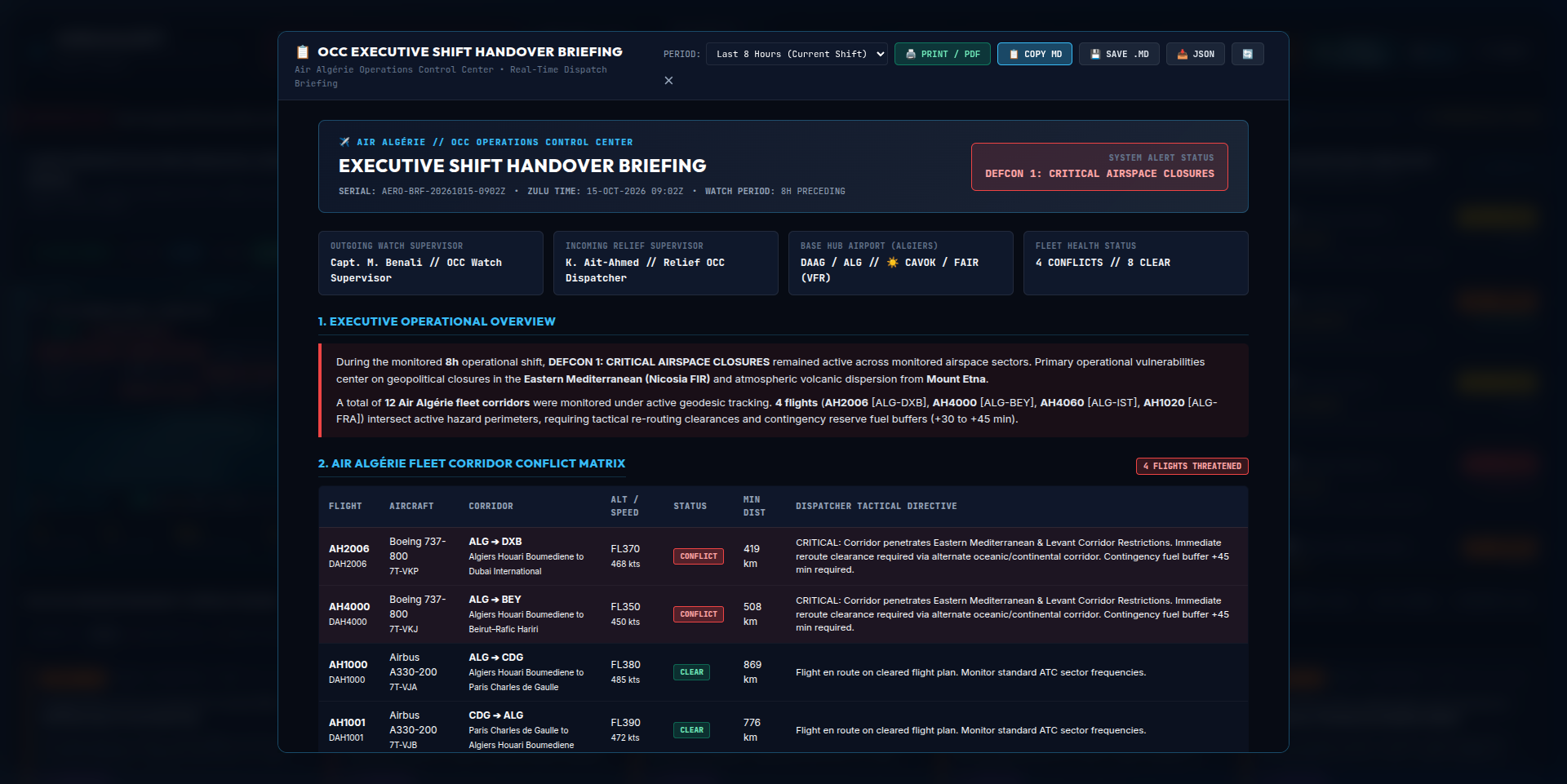

Générateur de Rapport de Relève (Shift Briefing)
Génération manuelle instantanée du briefing officiel pour le changement d'équipe OCC :
• Bouton 1-Clic : Déclenchement instantané via 📋 SHIFT BRIEFING dans l'en-tête.
• Synthèse Automatique : Agrégation en temps réel du niveau DEFCON, fermetures de FIR, conflits de vol et météo des hubs.
• Périodes Configurables : Dernières 8 heures (quart courant), 12 heures ou 24 heures.
• Directives Tactiques : Recommandations de déroutement (ex: contournement FIR Nicosie par le Caire) et consignes pour le superviseur de relève.
• Export Multi-Formats : Impression / PDF officiel avec mise en page dédiée, copie Markdown presse-papier en 1 clic, sauvegarde .md et audit .json.

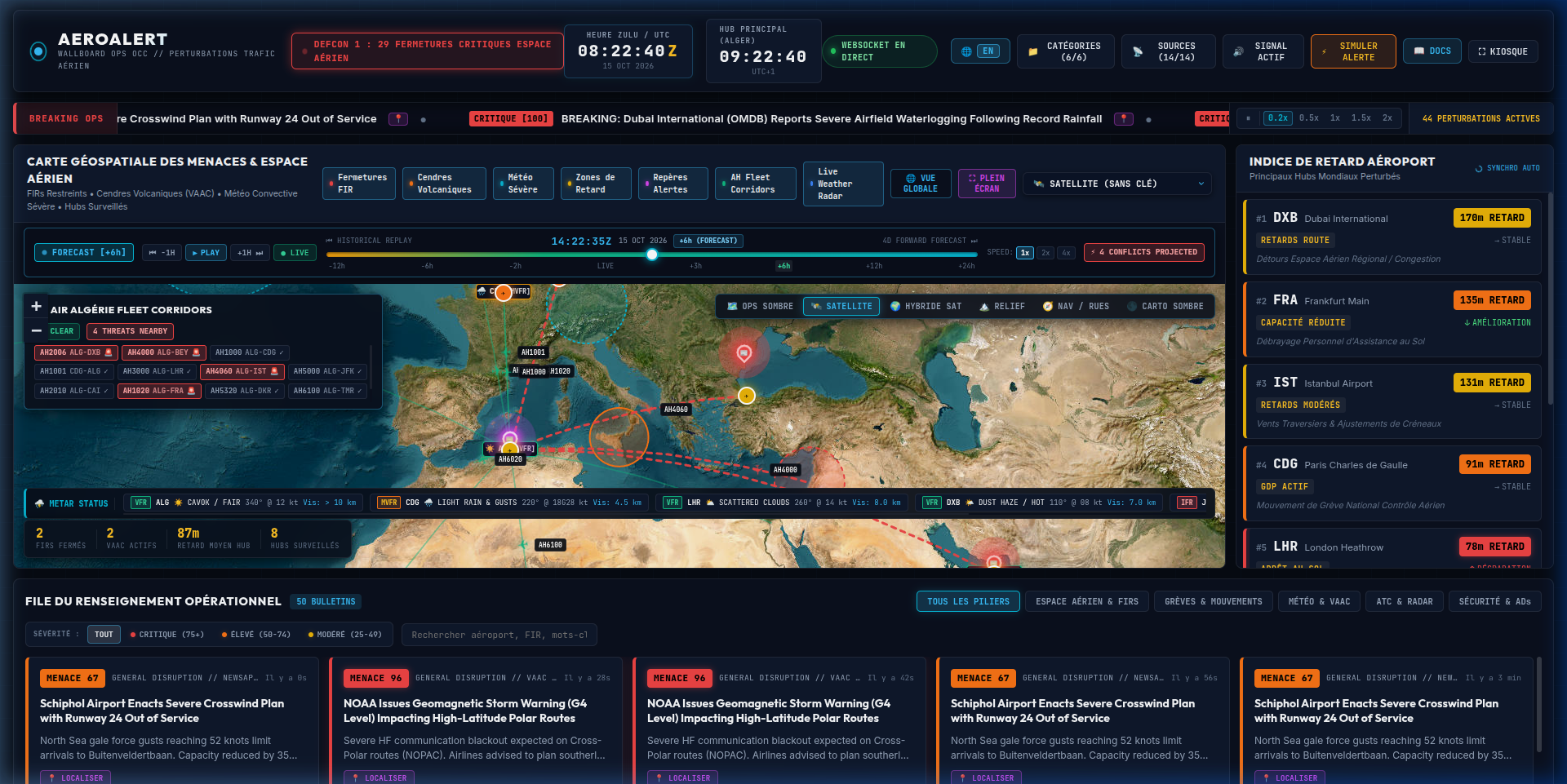

Scrubber 4D Time-Travel (-12h à +24h)
Navigation temporelle fluide pour anticiper les congestions et fermetures :
• Commandes de Lecture : Lecture continue (▶ PLAY / ⏸ PAUSE), pas à pas (⏮ -1H, +1H ⏭), retour instantané au direct (● LIVE) et vitesses 1x, 2x, 4x.
• Projection Flotte : Déplacement prédictif des avions Air Algérie selon leur vitesse sol et durée de vol (au sol, en vol, atterri).
• Dispersion Météorologique : Modélisation du déplacement et de l'expansion des nuages de cendres VAAC et des fronts orageux.
• Événements Programmés : Activation automatique des préavis de grève ATC et des fermetures programmées d'espace aérien à leur heure effective.
Interrupteurs de Calques Opérationnels
Activez ou masquez indépendamment 7 calques stratégiques :
• FIR Closures : Espaces aériens fermés (ex: Ukraine, Moyen-Orient, Mer Rouge).
• Volcanic Ash : Cônes de dispersion des cendres VAAC.
• Severe Weather : Zones orageuses et turbulences sévères.
• Delay Hotspots : Aéroports subissant des retards majeurs.
• News Alert Pins : Épingles des dépêches de presse géoréférencées.
• AH Fleet Corridors : Lignes géodésiques et aéronefs de la flotte Air Algérie.
• Live Weather Radar : Radar de précipitations dynamique RainViewer et stations METAR.

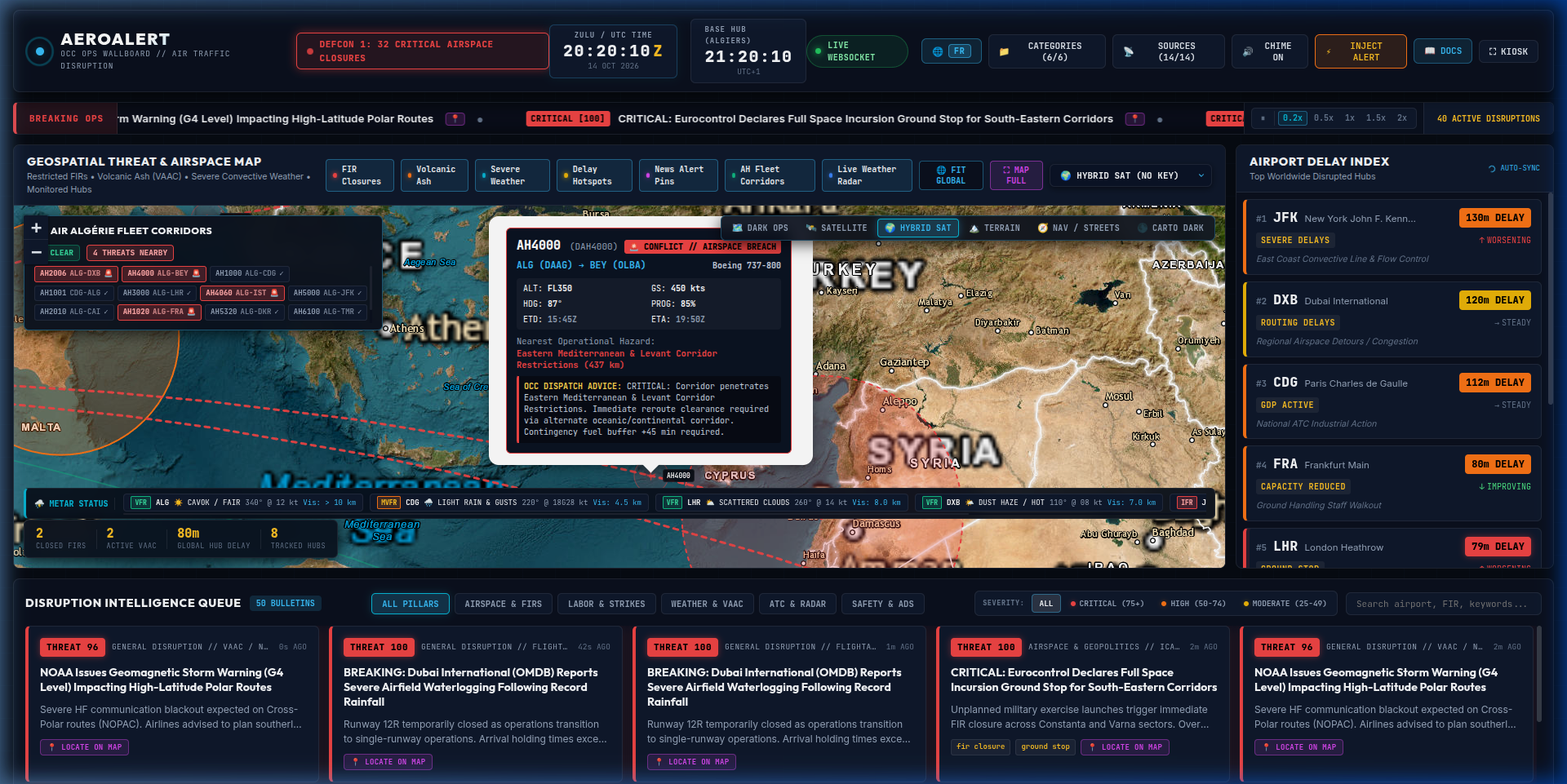

Corridors Air Algérie & Alerte de Proximité
Surveillance continue de la flotte au départ du Hub d'Alger Houari Boumediene (DAAG) :
• Calculs Orthodromiques : Tracé des lignes géodésiques Great Circle selon la courbure terrestre.
• Détection de Menaces : Algorithme Haversine vérifiant si un aéronef ou son couloir traverse ou s'approche (< 180 km) d'un FIR fermé, d'un nuage de cendres ou d'un front convectif.
• HUD Flotte : Badges dynamiques (ex: 8 CLEAR, 4 THREATS NEARBY) et puces cliquables pour zoomer instantanément sur le vol menacé.

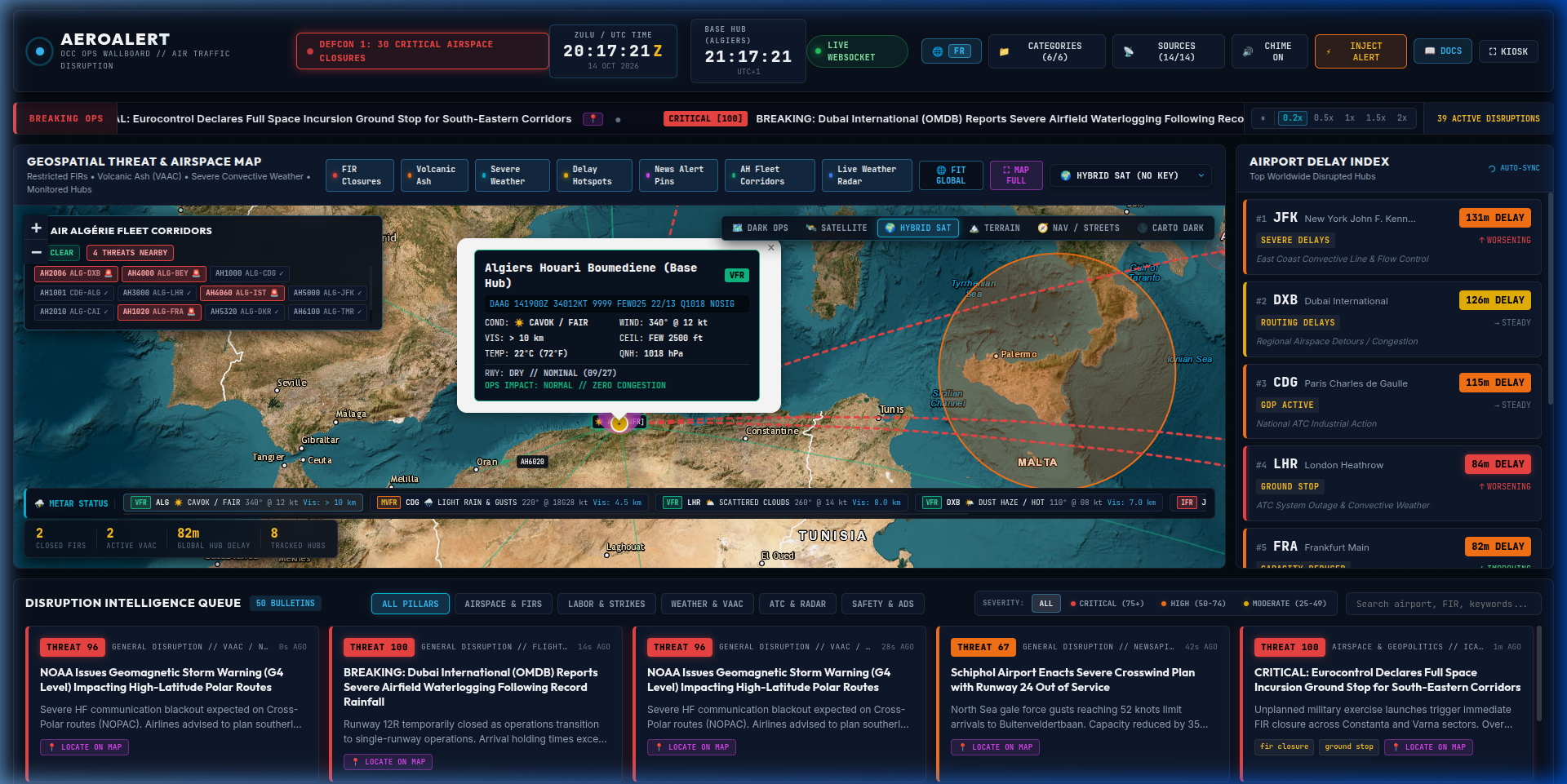

Radar Météo Live & Télémétrie METAR
Conscience situationnelle météorologique pour les régulateurs de vol :
• Radar Précipitations : Tuiles radar de pluie et orages en temps réel via l'API ouverte RainViewer.
• Télémétrie Hubs : Décryptage instantané des METAR pour DAAG, LFPG, EGLL, OMDB, KJFK.
• Catégories de Vol : Code couleur réglementaire VFR (Vert), MVFR (Orange), IFR (Rouge).
Sélecteur de Fonds de Carte
Basculez entre 6 styles de rendu cartographique :
• Dark Ops (Esri) : Recommandé 24/7 (zéro fatigue oculaire, gratuit).
• Satellite HD : Imagerie satellite haute résolution mondiale.
• Hybrid Sat : Satellite avec frontières et étiquettes de villes.
• Terrain / Topo : Reliefs montagneux pour calculs d'altitudes de sécurité.
• Nav / Streets : Rues et infrastructures de transport au sol.
• Carto Dark : Thème alternatif avec clé API optionnelle.
HUD Télémétrique Intégré
Barre transparente incrustée au bas de la carte indiquant en temps réel :
• CLOSED FIRS : Nombre d'espaces aériens nationaux fermés.
• ACTIVE VAAC : Panaches volcaniques actifs sur les couloirs de croisière.
• GLOBAL HUB DELAY : Retard moyen constaté sur les aéroports surveillés.
• TRACKED HUBS : Nombre total de hubs sous surveillance continue.

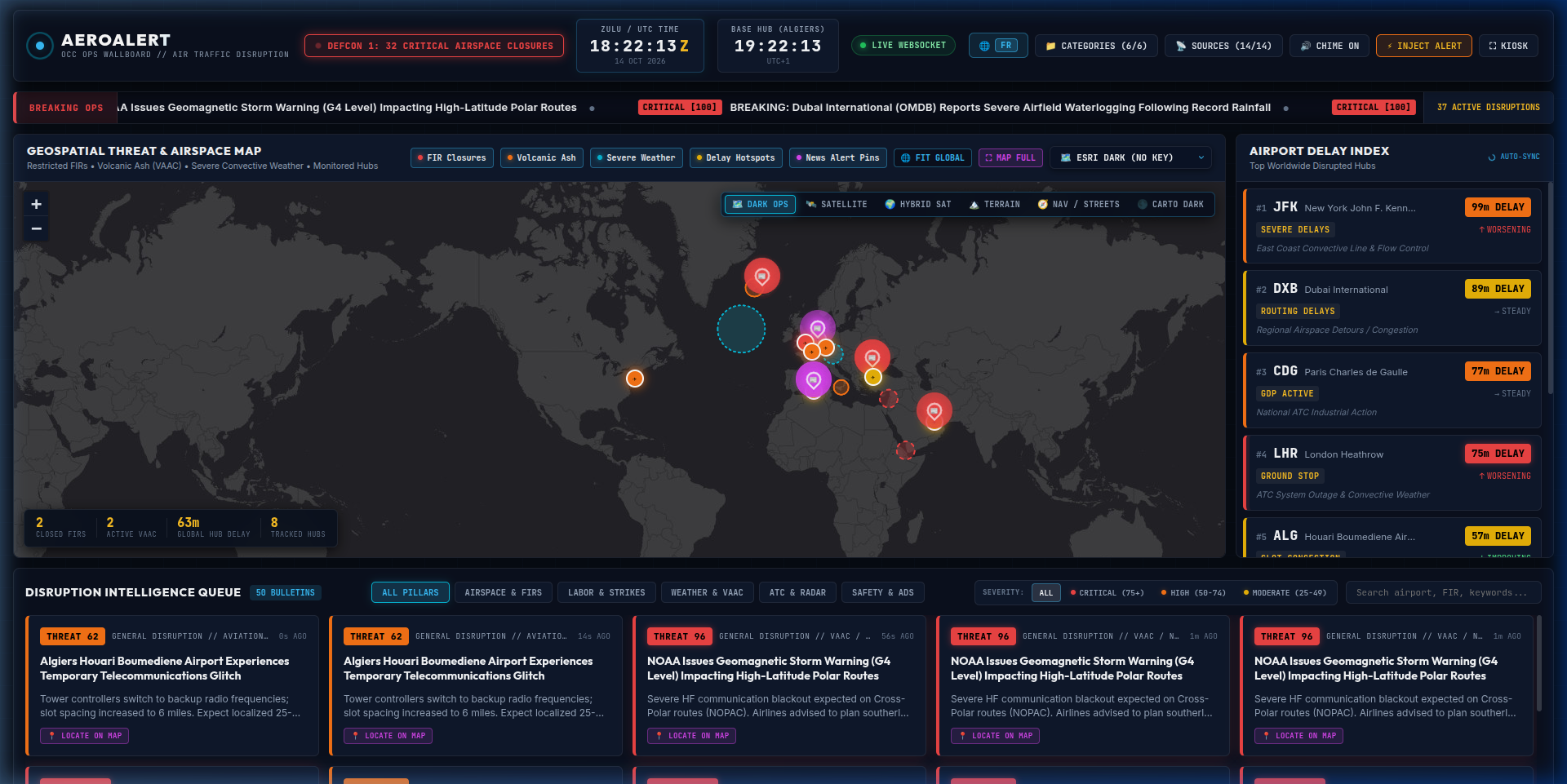

File du Renseignement Opérationnel (Feed Shelf)
Située en bas d'écran, cette grille dynamique affiche tous les bulletins d'information triés par criticité décroissante.
Recherche Textuelle Intelligente
Filtrez instantanément les bulletins en tapant un code IATA (ex: CDG, JFK), un code OACI (ex: DAAG), un nom d'aéroport, une région ou un mot-clé (strike, ash, radar).
Seuils de Gravité & Synchronisation Carte
• CRITIQUE (75-100) : Impact immédiat sur les opérations de vol.
• ÉLEVÉ (50-74) : Perturbations substantielles nécessitant réacheminement.
• MODÉRÉ (25-49) : Retards modérés et avis préventifs.
⚡ Synchronisation Cartographique en Temps Réel :
Lorsque vous cliquez sur un bouton de sévérité (ex: CRITIQUE 75+), la carte géospatiale se rafraîchit instantanément pour afficher uniquement les épingles d'alertes correspondantes. La même synchronisation s'applique aux onglets de catégories et au champ de recherche textuelle.

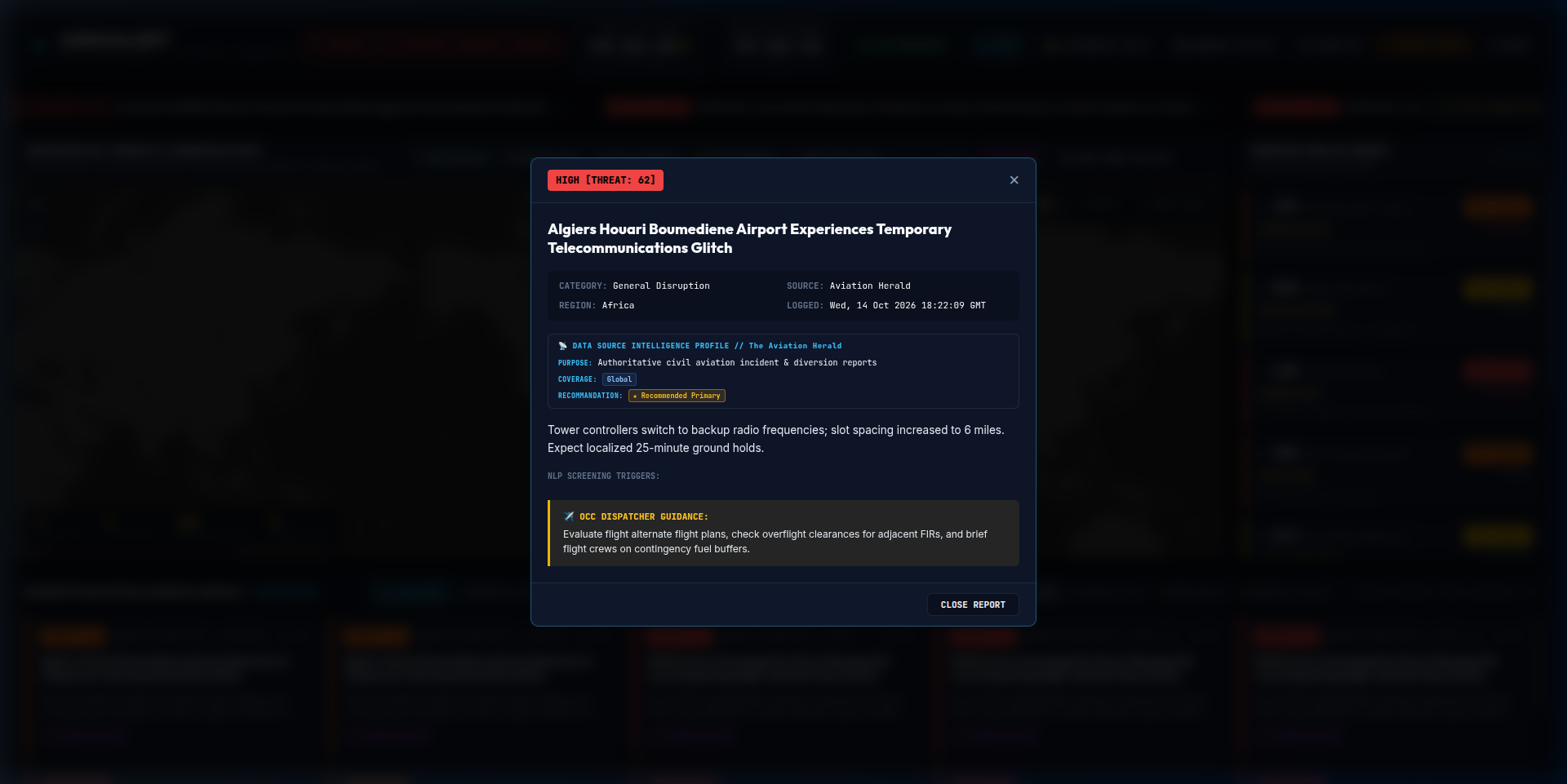

Fiche Détaillée d'Incident & Screening NLP
En cliquant sur n'importe quel bulletin d'alerte, un modal plein écran s'ouvre pour présenter l'analyse sémantique complète et les recommandations aux dispatchers.
- Vérification des plans de vol alternatifs et des aéroports de dégagement (Alternates).
- Calcul des marges de carburant supplémentaires (Contingency Fuel) pour les attentes prolongées.
- Contrôle des autorisations de survol (Overflight Clearances) dans les FIR adjacentes.
Recommandations Matérielles & Déploiement Kiosque 24/7
Pour garantir une fiabilité sans faille sur les murs d'écrans des centres d'opérations, suivez les spécifications de déploiement suivantes :
Écrans Commerciaux 55" à 75"
Utilisez des dalles professionnelles certifiées 24/7 (Samsung SMART Signage, LG Commercial Displays, Philips D-Line). La palette de couleurs sombre ultra-haute contraste a été spécifiquement étalonnée pour éviter toute persistance rétinienne et tout marquage OLED/LCD.
Lecteurs Matériels (Players)
Mini-PC Intel NUC (Core i3/i5, 8GB RAM, SSD) ou Raspberry Pi 4 / 5 sous Raspberry Pi OS en mode Kiosque Chromium automatique. Supporte les plateformes de flotte ScreenCloud, Yodeck et OptiSigns.
Zéro-Maintenance & Watchdog
Le client intègre un système d'auto-reconnexion WebSocket silencieux avec repli sur cache local. En cas de perte de réseau, le wallboard continue d'afficher les dernières alertes connues sans bloquer ni afficher d'erreur critique à l'écran.
